005+z090+labview+7寸液晶触摸压力控制装置（400元）
- 模板：¥400.00
- 成品编号：QM-0000
- 使用技术：labview
- 数据库：Mysql
- 最后更新：2020-04-06 19:15
注意：QQ1764030875,qq1834660615为本网站唯一成品的账号,其他均为盗版
005+z090+labview+7寸液晶触摸压力控制装置（400元）的大图展示
全屏查看大图演示
计算机毕业设计源码网：我们提供的源码通过邮箱或者QQ传送,如果有啥问题直接联系客服
素材描述：
此套成品包括：程序
下载演示视频链接：https://pan.baidu.com/s/1WyizcgWuguCBwD3-XY29ZA
下载演示视频链接：https://pan.baidu.com/s/1WyizcgWuguCBwD3-XY29ZA
提取码：6415

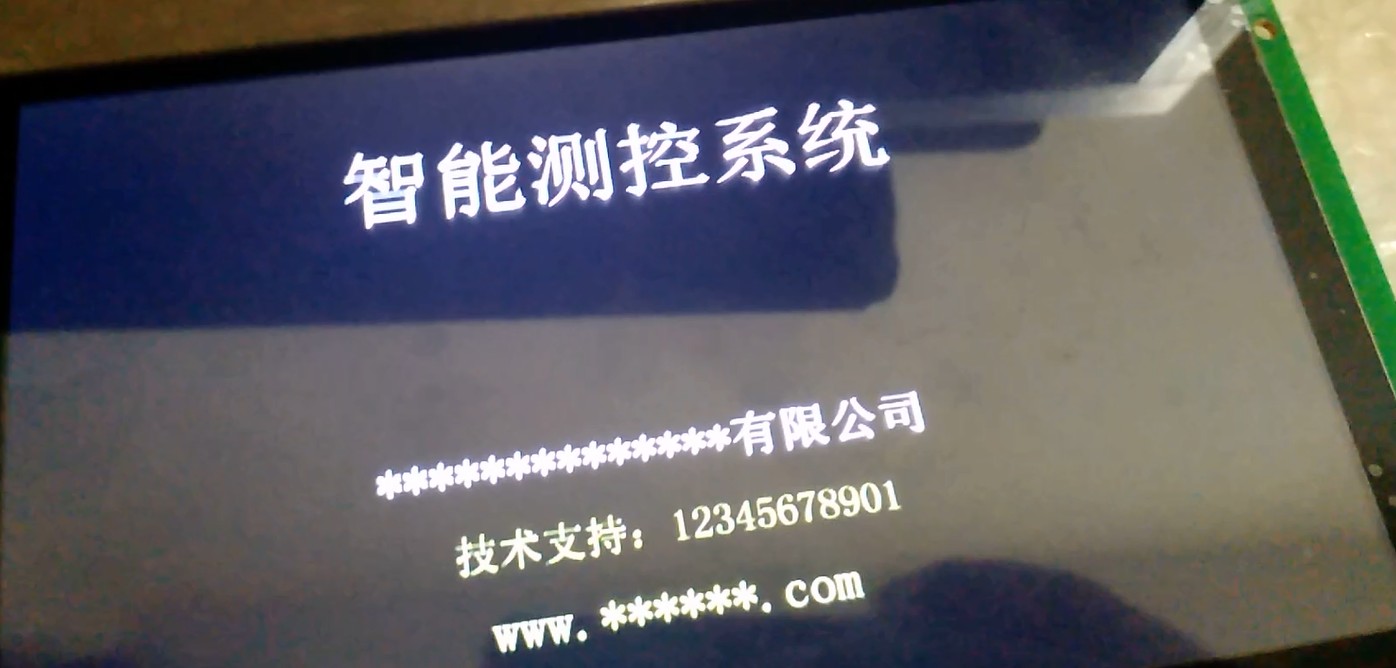

由7寸液晶显示，并有触摸功能 的压力控制装置。
点击“开始键”后，开始计时，首先恒定0.10 这个值 480分钟。（1段参数）
期间检测压力小于等于0.10-0.03（回差值）=0.07时，起动加压继电器，压力会上升，上升到0.10时关闭加压继电器。
情况2，若起动加压继电器后，15分钟后“检测力值”仍未达到运行值，则关闭加压继电器，状态栏提示 “压力故障”
正常运行480分钟后，运行值变为0.20 第1段运行完成。
开始运行第2段参数 恒定此时运行值0.20 ，保持60分钟
启动加压继电器启动电机使其值维持在0.20这个值。并继续保持60分钟。（因为第2段恒压时间设置的是60分钟）
期间检测压力小于等于0.20-0.03（回差值）=0.17时，起动加压继电器，压力会上升，上升到0.20时关闭加压继电器。
情况2，若起动加压继电器后，15分钟后“检测力值”仍未达到运行值，则关闭加压继电器，状态栏提示 “压力故障” 此情况在每个段出现都会提示！
60分钟后 运行值变为0.40 。2段运行完成。
运行第3段参数 保持此时运行值0.40 ，并保持480分钟
期间检测压力小于等于0.40-0.03（回差值）=0.37时，起动加压继电器，压力会上升，上升到0.40时关闭加压继电器。
情况2，若起动加压继电器后，15分钟后“检测力值”仍未达到运行值，则关闭加压继电器，状态栏提示 “压力故障” 此情况在每个段出现都会提示！
第3段参数运行完成后，运行值变为0.50，
开始运行第4段参数
第4段参数运行完成后，运行第5段参数。。。。以此类推。
直到 “运行值” 增加 至 “结束力值”，并维持结束力值480分钟后。提示“试验结束”
运行值：试验开始值。
以上运行方式，为所有通道的运行方式、。
注：某段，恒压时间为000 递增压力为000 则跳过此段，运行下一段。
例如，运行到19段就达到了结束值。则直接完成试验。19段以后的值，不再运行。
例如，第30段已经运行完，但还没有达到结束值，则继续从第1段循环至第30段直至达到结束值。

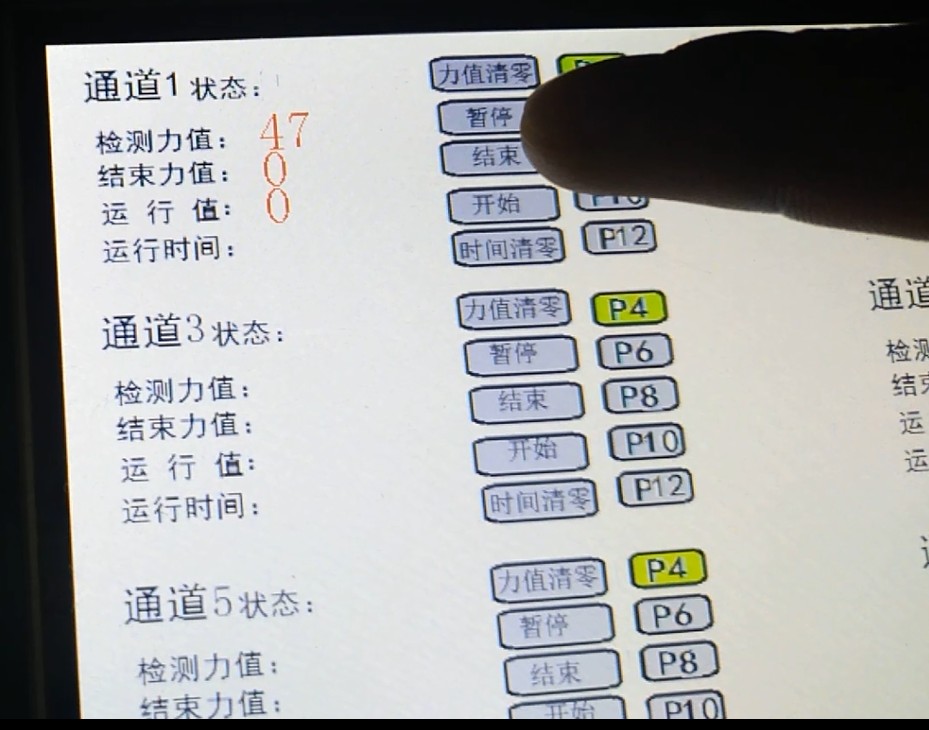

一键设置功能：按此键，所有除1段外所有分段，都变面第1段所设置的参数，方便用户设置。
暂停键：暂停计时，以及继电器输出控制。方便用户检修。
停止键：所有计时清零，关闭继电器输出。等待其它命令。
开始键：开始所有通道进行试验。
P4:直接运行P4对应的参数。方便用户操作。此参数一般为常参数
P6: 直接运行P6对应的参数。方便用户操作。此参数一般为常参数
P8: 直接运行P8对应的参数。方便用户操作。此参数一般为常参数
P10: 直接运行P10对应的参数。方便用户操作。此参数一般为常参数
P12: 直接运行P12对应的参数。方便用户操作。此参数一般为常参数
力值清零键:当无压力时，但检测力值仍未显示0.000 ，按此键可将力值归零。（0.500以上此键也不可清零）
时间清零：可将某通道的时间清零，方便用户单独操作某个通道进行其它试验。
时间控制：默认开启 关闭后，所有通道，不再进行计时。只保持运行值所设置的数值大小。
峰值功能: 默认关闭，开启后，检测到某通道的力值迅速下降，则该通道的状态栏显示峰值力值。

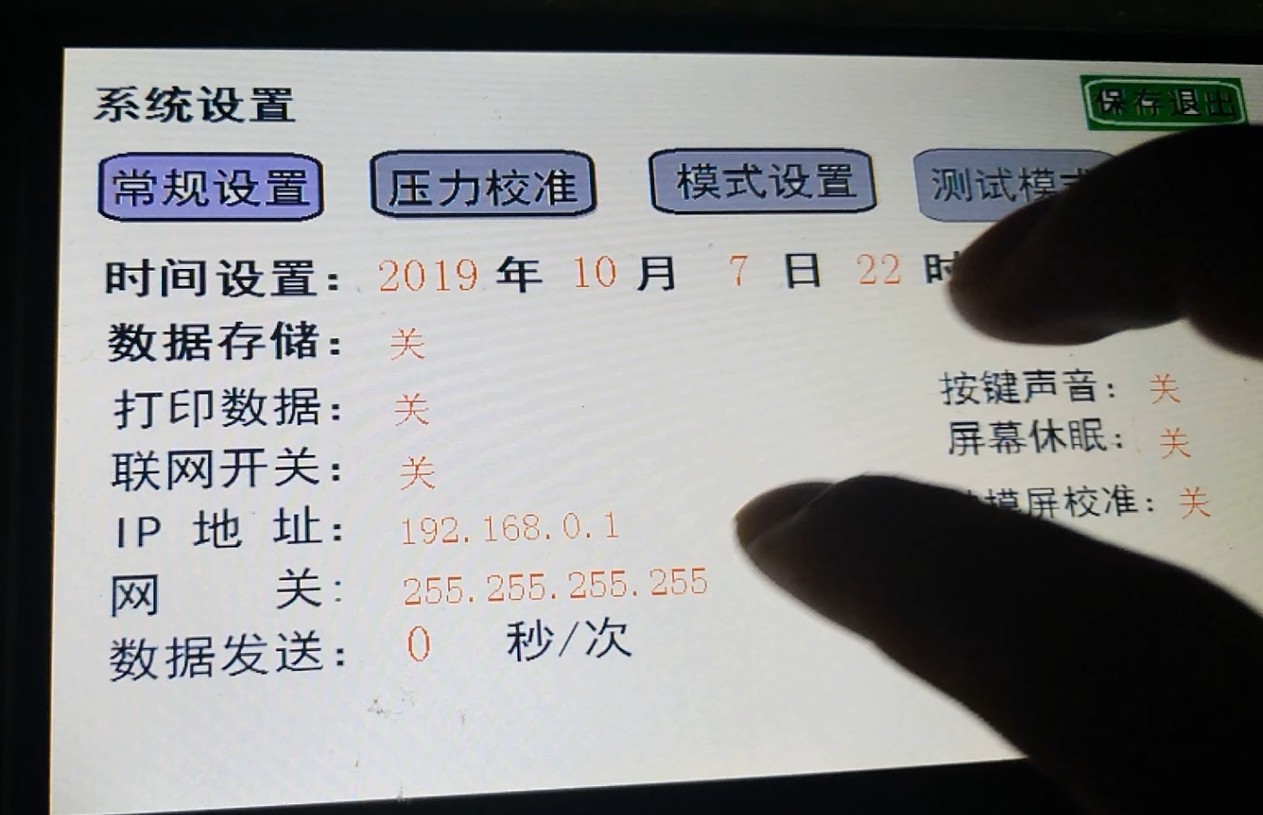

打印开关：默认关闭，打开后，试验完成后，打印出该通道，或所有通道的
试件编号，，日期时间，起始值，结束值。
嵌入式，热敏打印机，TTL电平信号，我提供。
点击“开始键”后，开始计时，首先恒定0.10 这个值 480分钟。（1段参数）
期间检测压力小于等于0.10-0.03（回差值）=0.07时，起动加压继电器，压力会上升，上升到0.10时关闭加压继电器。
情况2，若起动加压继电器后，15分钟后“检测力值”仍未达到运行值，则关闭加压继电器，状态栏提示 “压力故障”
正常运行480分钟后，运行值变为0.20 第1段运行完成。
开始运行第2段参数 恒定此时运行值0.20 ，保持60分钟
启动加压继电器启动电机使其值维持在0.20这个值。并继续保持60分钟。（因为第2段恒压时间设置的是60分钟）
期间检测压力小于等于0.20-0.03（回差值）=0.17时，起动加压继电器，压力会上升，上升到0.20时关闭加压继电器。
情况2，若起动加压继电器后，15分钟后“检测力值”仍未达到运行值，则关闭加压继电器，状态栏提示 “压力故障” 此情况在每个段出现都会提示！
60分钟后 运行值变为0.40 。2段运行完成。
运行第3段参数 保持此时运行值0.40 ，并保持480分钟
期间检测压力小于等于0.40-0.03（回差值）=0.37时，起动加压继电器，压力会上升，上升到0.40时关闭加压继电器。
情况2，若起动加压继电器后，15分钟后“检测力值”仍未达到运行值，则关闭加压继电器，状态栏提示 “压力故障” 此情况在每个段出现都会提示！
第3段参数运行完成后，运行值变为0.50，
开始运行第4段参数
第4段参数运行完成后，运行第5段参数。。。。以此类推。
直到 “运行值” 增加 至 “结束力值”，并维持结束力值480分钟后。提示“试验结束”
运行值：试验开始值。
以上运行方式，为所有通道的运行方式、。
注：某段，恒压时间为000 递增压力为000 则跳过此段，运行下一段。
例如，运行到19段就达到了结束值。则直接完成试验。19段以后的值，不再运行。
例如，第30段已经运行完，但还没有达到结束值，则继续从第1段循环至第30段直至达到结束值。
一键设置功能：按此键，所有除1段外所有分段，都变面第1段所设置的参数，方便用户设置。
暂停键：暂停计时，以及继电器输出控制。方便用户检修。
停止键：所有计时清零，关闭继电器输出。等待其它命令。
开始键：开始所有通道进行试验。
P4:直接运行P4对应的参数。方便用户操作。此参数一般为常参数
P6: 直接运行P6对应的参数。方便用户操作。此参数一般为常参数
P8: 直接运行P8对应的参数。方便用户操作。此参数一般为常参数
P10: 直接运行P10对应的参数。方便用户操作。此参数一般为常参数
P12: 直接运行P12对应的参数。方便用户操作。此参数一般为常参数
力值清零键:当无压力时，但检测力值仍未显示0.000 ，按此键可将力值归零。（0.500以上此键也不可清零）
时间清零：可将某通道的时间清零，方便用户单独操作某个通道进行其它试验。
时间控制：默认开启 关闭后，所有通道，不再进行计时。只保持运行值所设置的数值大小。
峰值功能: 默认关闭，开启后，检测到某通道的力值迅速下降，则该通道的状态栏显示峰值力值。
打印开关：默认关闭，打开后，试验完成后，打印出该通道，或所有通道的
试件编号，，日期时间，起始值，结束值。
