2002+基于51单片机的温度控制c(300元)

计算机毕业设计源码网：我们提供的源码通过邮箱或者QQ传送,如果有啥问题直接联系客服

---

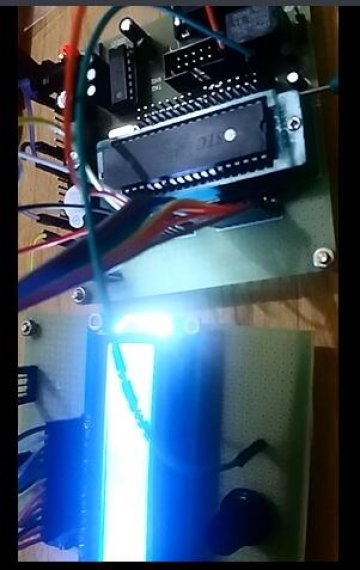

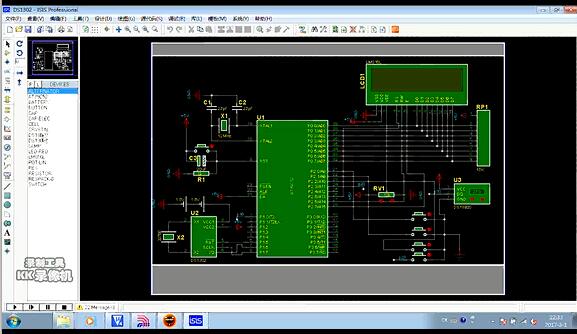

素材描述：本套单片机设计包含程序，仿真图，演示视频

本套设计要实现的功能如下：

设计目标
    （1）在使用中可以将采集来的温度数据计算转换为我们熟悉的摄氏温度。
    （2）在0~125℃的范围内，人们可以自由调节预期达到的温度。
    （3）将设定的预期温度和实时温度能显示出来。
    （4）可以将实时温度与设定温度进行比对，以调节温度。

设计思路
           总体思路：本设计［1］是基于AT89C52为核心的单片机温度控制系统，温度信号由18B20温度传感器进行采集，然后经过转换成数字信号后传入单片机，由单片机对数字信号进行相应的处理，从而得到温度控制的目的，然后输出在数码管上进行显示。首先要解决的是对18B20数字温度传感器本身的属性，它的用法，各个性能参数，内部功能有一个很好的掌握，还要对51单片机［2］的用法，外围电路（温度检测电路，温度控制电路，单片机串口通信的电路，复位电路，数码管显示电路［3］）的设计接法进行进一步的掌握，最后就是软件编写部分了，软件部分需要解决的问题有18B20初始化模块，18B20对温度的获取并转换模块，温度数据的处理模块，温度数据显示模块，超高（低）温控制模块，串口初始化模块。

系统结构框图如图1所示

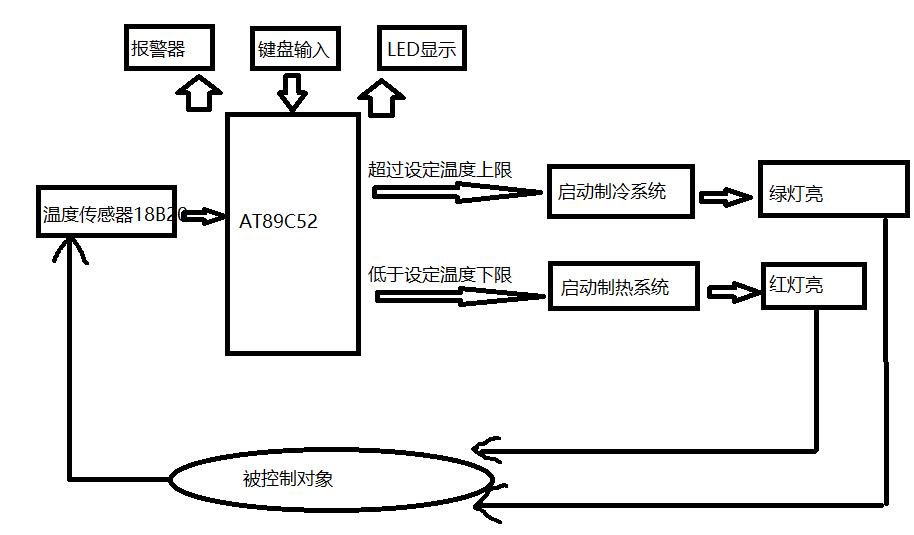

                                                                                                                   方案1  系统结构图

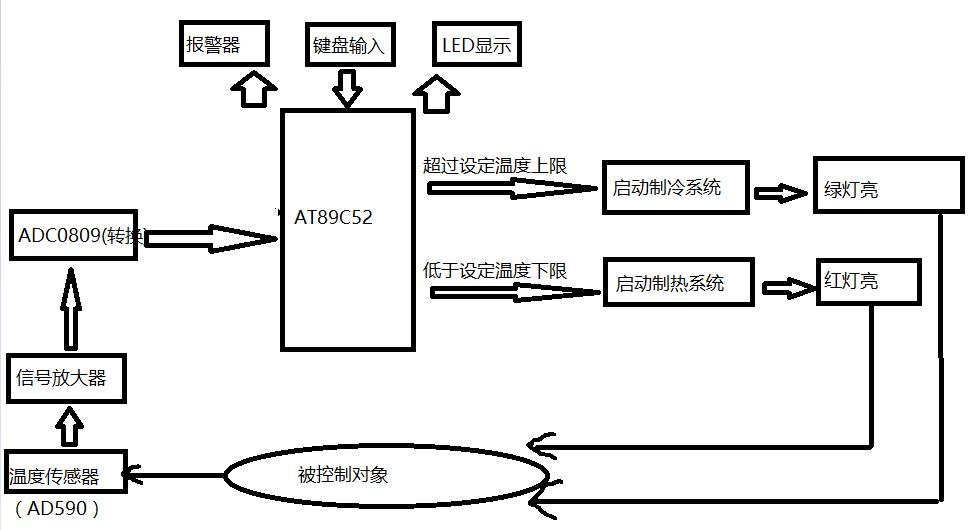

                                                                                                                  方案2  系统结构图


方案：本设计［1］是基于AT89C52为核心的单片机温度控制系统，温度信号由18B20温度传感器进行采集，然后经过转换成数字信号后传入单片机，由单片机对数字信号进行相应的处理，从而得到温度控制的目的，然后输出在数码管上进行显示。首先要解决的是对18B20数字温度传感器本身的属性，它的用法，各个性能参数，内部功能有一个很好的掌握，还要对51单片机［2］的用法，外围电路（温度检测电路，温度控制电路，单片机串口通信的电路，复位电路，数码管显示电路［3］）的设计接法进行进一步的掌握，最后就是软件编写部分了，软件部分需要解决的问题有18B20初始化模块，18B20对温度的获取并转换模块，温度数据的处理模块，温度数据显示模块，超高（低）温控制模块，串口初始化模块。
最终方案：方案一和方案二面临的问题是主要是温度传感器的选择问题，目前市场流行的有AD590和18B20温度传感器，AD590需要模拟转数字电路，成本高点，精确度低，测温点数量少，电路繁多，对线阻有要求。而DS18B20只需要一个元件，成本低，精确度高，单总线可同时连接很多温点，电路简单，信号线距离远，总的来说DS18B20的优点都是在弥补AD590的缺点的。综上所述，在器件的选取上，选择的是方案一。


将提交的成果

          通过数字传感器测得箱内温度，再将温度信号送入主控制器，来完成恒温箱的温度控制。箱内温度可保持在设定的温度范围内，当设置的温度低于实时温度时，单片机送出加热信号；当设置的温度高于实时温度时，单片机送出停止信号。
