8067+基于FPGA太阳能光伏并网逆变器系统（500元）

计算机毕业设计源码网：我们提供的源码通过邮箱或者QQ传送,如果有啥问题直接联系客服

---

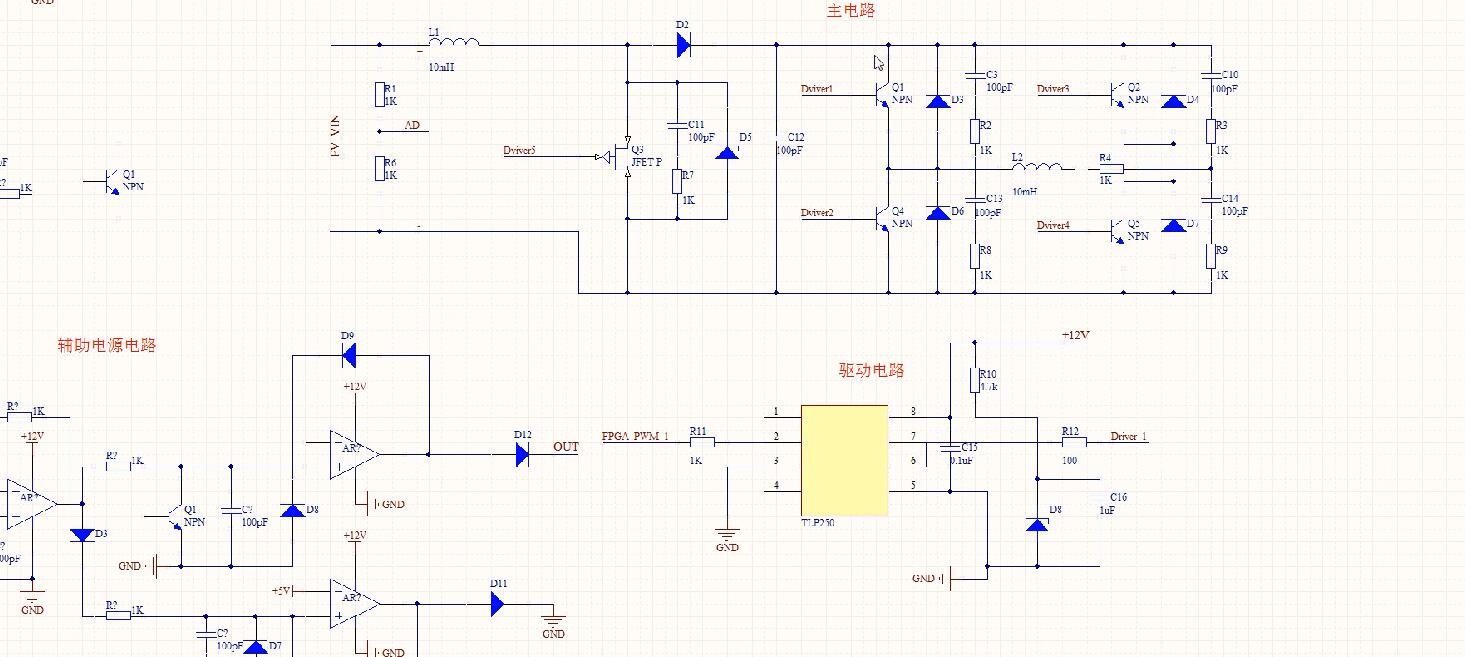

素材描述：本套fpga设计包含程序，原理图，设计论文，演示视频

本套设计要实现的功能如下：

设计一个体积小重量轻的低功耗逆变器连接到单独的PV组件，利用此微型逆变器将光伏发电系统并网。


        系统包括前级基于软开关技术的两路交错并联反激式的DC/DC升压电路和后级基于LC滤波器的单相全桥式DC/AC逆变电路、微控制器电路、驱动电路、辅助电源电路、保护电路等。
         光伏组件输出的直流电压通过软开关交错反激变换电路，得到一个相对稳定的直流电压，作为后级工频逆变电路的输入电压：逆变控制电路通过对50HZ正弦波信号的处理，产生隔离SPWM驱动信号，控制后级工频逆变电路将直流高压变成220V/50HZ的交流电压并入电网。另外。控制器部分采用ALTERA公司的Cyclone IV 器件系列中型号为EP4CE10E22C8N的FPGA芯片结合模拟控制电路使输出得到一个稳定、畸变率小的正弦波。为了提高系统效率，在输入侧通过对光伏阵列输出电压和电流的检测和处理，产生PWM驱动信号控制软开关交错反激变换电路，实现系统最大功率输出；为了保证系统的安全稳定的运行，在系统输出侧设计过流保护电路。

1. 最大输出功率：200W。
2. 标称输出电流、输出电压分别是：0.8A，220V。
3. 输出电压范围：180V-240V。
4. 频率：50Hz。频率输出范围：48-52Hz。
5. 功率因数大于等于0.96；总谐波失真度小于5%。
最大功率点追踪：99.5%；最小效率大于0.8。

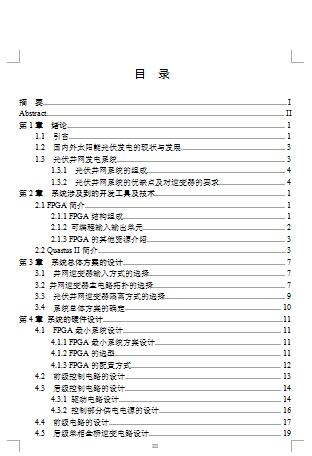

设计论文：1万2字；知网30%。
