239+e056+真空开关永磁操作机构控制器 单片机

计算机毕业设计源码网：我们提供的源码通过邮箱或者QQ传送,如果有啥问题直接联系客服

---

素材描述：定制参考价格：6000元
成品价格：2000元

本套设计包含程序+硬件清单+设计方案

了解真空断路器（VCB）常用的操动机构及其特点。
分析和综述真空断路器永磁操动机构的原理、结构、工作过程和常用的驱动方式及控制方法。学习并掌握真空断路器弹簧操动机构和永磁操动机构的基本原理和工作条件。
以双稳态永磁操动机构为研究对象，深入分析永磁操动机构的结构构成、驱动过程中相关部件的工作和动作行为，进行必要的理论建模和电路仿真，研究并制定真空断路器双稳态永磁操动机构控制装置的技术路线，研制开发试验样机，实现真空断路器的本地和远程分合闸控制操作，进行必要的样机功能验证和实验。
1、完成真空断路器永磁操动机构控制器的设计方案，要求图表资料齐全；
2、计算机绘制相关硬件的原理图、电气安装接线图、制版图等；
3、 针对10kV等级VCB永磁操动机构设计系统的硬件和软件并完成其调试；
4、根据课题任务与要求，做出可供演示的模拟样机，完成初步试验。

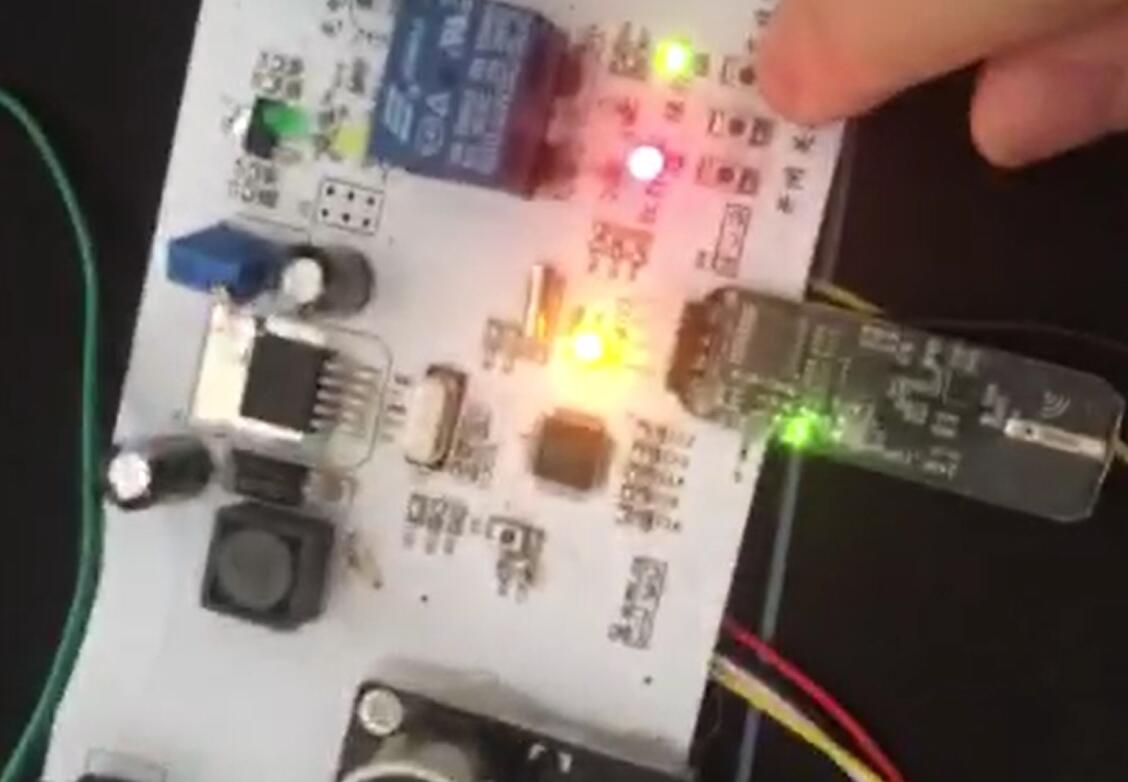

设计思路：1、通过按键来控制分开闸
2、真空断路器的开合、闸通过发光二极管与线圈代替
3、设计储能电容的充电
