094+z003+基于51单片机的太阳能手机充电器 500元

  • 模板售价:¥500.00元
  • 成品编号:单片机 094
  • 使用技术:单片机
  • 数据库:
  • 最后更新:2019-10-25 16:29

注意:QQ2748904540,qq3300576459为本网站唯一售卖成品的账号,其他均为盗版

094+z003+基于51单片机的太阳能手机充电器 500元的大图展示

计算机毕业设计源码网:我们提供的源码通过邮箱或者QQ传送,如果有啥问题直接联系客服


素材描述:定制参考价格:3200元
成品价格:500元

本套设计包含:仿真+程序+原理图+硬件清单+9000字论文

硬件实现功能如下:

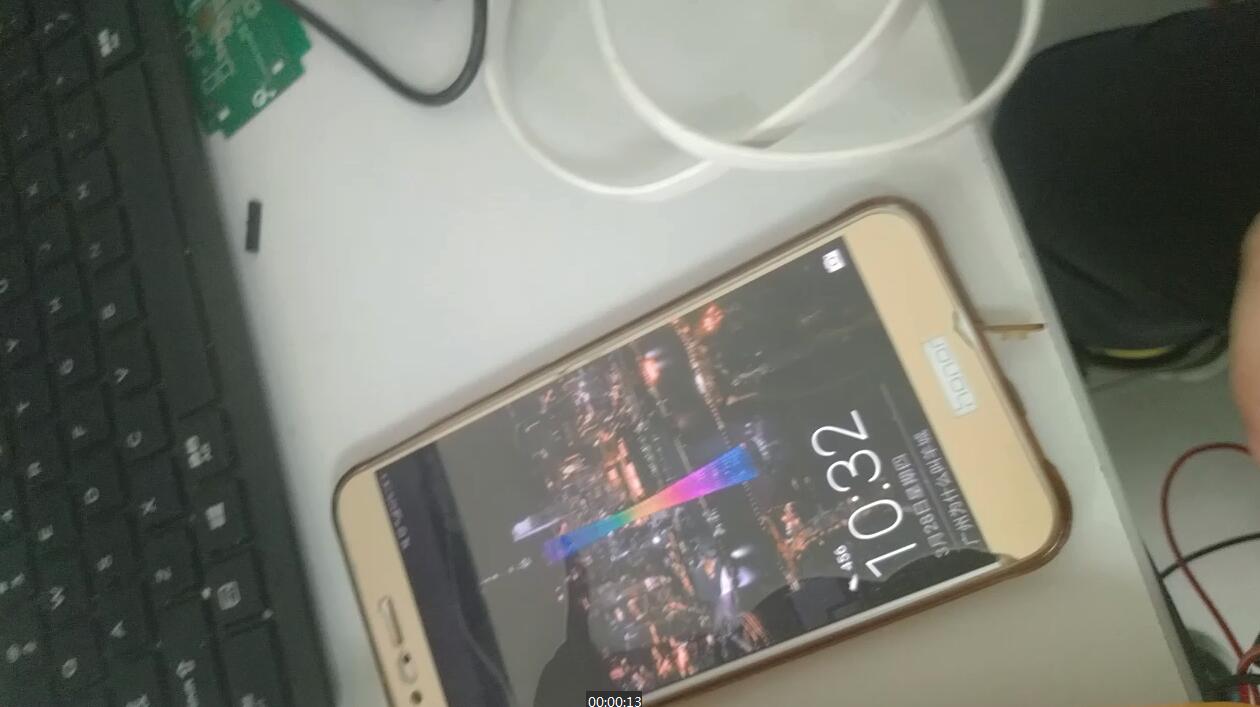

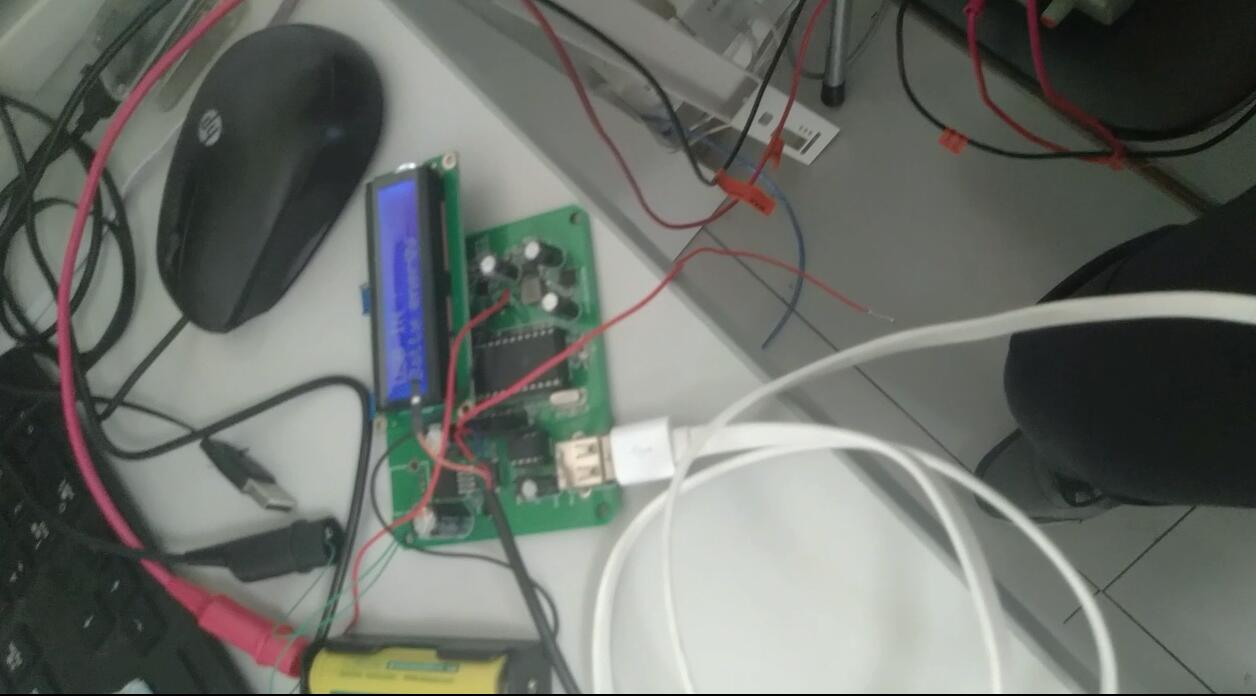

1.外观类似充电宝,一面是一块太阳能板用来给蓄电池充电,另一面加一个LCD显示屏显示状态。阳光充足的情况下,无手机连接时LCD屏显示“正在给蓄电池充电”当连接手机时,太阳能电池板向蓄电池充电,蓄电池给手机供电,此时LCD屏显示“正在给手机充电”,没有阳光的情况下,仍然可以通过蓄电池储存电量向手机充电此时LCD屏显示“正在给手机充电”。输出电压为5V,输出电流为2A,留一个USB接口向外输出。2.由于太阳能发电的不稳定性,加上一个稳压电路。3.加上一个电池保护电路。框图如附件1。 制作过程中尽量多拍些照片,保留制作过程。用于论文的撰写。
论文的撰写即是关于此题目,字数不得少于8000字,知网查重率控制在20%以下。论文格式要求见附件2.

目 录
1 设计功能与方案 1
1.1 手机充电方案设计与概括 1
1.2 总体硬件架构设计 1
2 详细硬件方案设计 2
2.1 太阳能板选型 2
2.2 太阳能稳压电路设计 3
2.3 太阳能手机充电电路控制设计 3
2.4 锂电池和充电电路 4
2.5 锂电池充电电路设计 4
2.6 3.7V升压电路设计 5
2.7 锂电池充电通道控制电路 6
2.8 ADC电压采集电路设计 6
2.9 LCD1602液晶屏接口设计 7
2.10 单片机最小系统设计 8
2.10.1 单片机芯片电路 8
2.10.2 单片机按键复位电路 9
2.10.3 单片机时钟电路 9
3 软件方案部分 10
3.1 初始化程序 10
3.2 主函数流程图 11
3.3 液晶屏驱动子程序流程 13
4实际测试与protues仿真设计 13
4.1 protues仿真设计 13
4.2 protues仿真结果 15
4.3 实物测试结果 17
总结与展望 19
致  谢 20
参考文献 21
附件1 完整原理图 22
附件2 完整protues仿真图 23
附件3 成品实物图 24
